淬火機床水冷噴灑器的典型結構是什么？

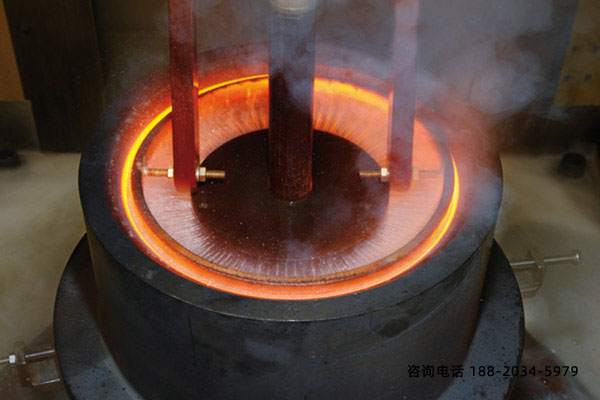

1)淬火機床塑料水冷噴灑器可用玻璃纖維板、聚四氟乙烯或玻璃布板等材料制成。這些材料可以通過機械加工制作成本體，供水管接頭可以用真的嗎？？？塑料噴射器常用于半軸等部件的掃描淬火。噴射孔一般為三排，直徑為+2.Omm，噴射角為45。塑料水冷噴灑器一次加熱有效圈作為水冷噴灑器，常用于齒輪、齒圈的感應熱處理，為使噴霧均勻，進水口設計為漏斗型。

3)可調節噴霧量的水幕式噴霧環。其噴出的液體為環面，形成水幕，調節上蓋，可增大或減少噴出量，該噴出環用于輥淬火。

4)無輔助噴液器的掃描淬火機床淬火傳感器主要用于帶法蘭軸的外圓淬火，淬火區接近法蘭。

5)高低壓組合淬火機床水冷噴灑器。高壓小流量噴嘴使工件表面快速冷卻到500℃左右，高壓可破壞工件表面蒸汽膜，小流量可防止噴液影響加熱區域。低壓大流量噴霧箱可將工件冷卻到200℃左右，防止淬火。高壓噴嘴的狹縫為0.5mm×15mm，多個噴霧箱有很多噴霧孔。這種高低壓紐合噴射器可以避免托氏體的產生，獲得高硬度，有效的淬火層深度也可以提高，特別適合滾珠絲杠的淬火。

6)淬火機床肩膀肩膀部分噴液環結構。軸的肩膀部分同時加熱淬火時，采用一般用一般的噴霧環的情況下，在肩膀的圓角很多。

淬火機床臺肩軸掃描淬火時，大直徑在上方垂直掃描淬火時，大直徑上的淬火液流不到小直徑上。此時，小徑部分會產生高溫自回火。因此，該水冷噴灑器應擴大，保證小徑段有足夠的淬火冷卻。

7)淬火機床平板式水冷噴灑器常設置在淬火機兩側，用于淬火小軸、轉向節花鍵部分等。
