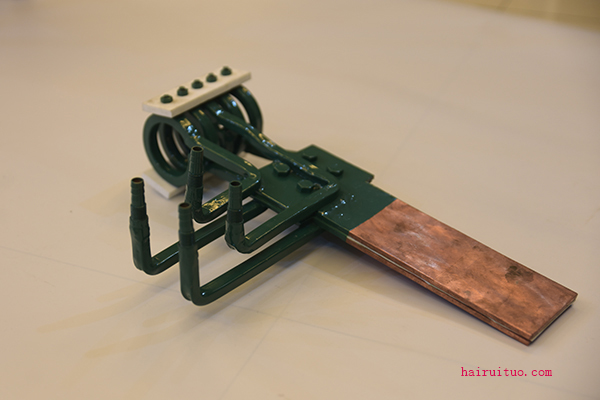

設計是保證感應線圈質量的關鍵。如果設計的圖祥在施工過程中不能保證制造質量，這就是設計的缺陷。設計包括:材料的正確選擇，如無氧純鋼(OFHC)用于有效圈，耐壓耐溫材料用于絕緣件，非做性鋼用于附件，黃側硬質合金用于附件。

感應線圈要有針對性的尺寸公差和制造精度，既不要求太高，也不要完全自由公差。例如，有效圈內(外)徑一般應標明公差。V型導電面應注明角度公差和相應級別的表面粗糙度。中心距應有公差。有效圈端面與接觸板平面應垂直或平行，噴孔間隔應均勻分布，噴射角度要求(與垂直線夾角，圓周孔向心匯集)等。

對感應線圈的釬焊要求，焊縫*好的是由毛細管作用形成的焊縫，其連接強度*好，對于焊料的使用應考慮純銅熔點*高，其次是黃銅，銀焊料隨著銀含量的增加而降低熔點，導電部分用銀焊*好，其它部分用黃銅即可。純銅焊料常用于局部焊點，首先用于固定點，焊接也可用于散熱水管等部位，可根據實際需要選擇，焊點應盡量少，尤其是導電部位。
