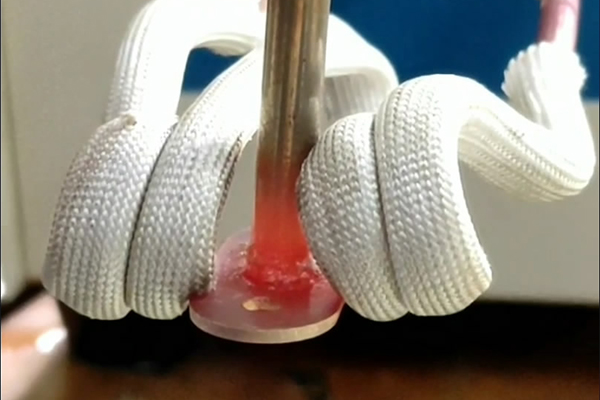

用高頻感應釬焊機對工件進行熱處理時，雖然在焊接過程中采取了一系列措施，但焊接變形總是不可避免的。

焊縫變形不僅影響工件的焊接質(zhì)量，嚴重時還會影響工件的正常使用，因此，掌握好工件變形的矯正方法十分必要。

目前有兩種常用的焊接變形矯正方法：機械矯正法和火焰矯正法。

1)機械矯正法：采用手錘、壓力機及其他機械方法，使構件的材料產(chǎn)生新的塑性變形，這使原來的多節(jié)段得到延展，對薄板拼焊機的變形進行了糾正，對于薄板拼焊的采用多輥平板機進行焊接，使構件的材料發(fā)生新的塑性變形。

2)火焰矯正法：火焰加熱產(chǎn)生局部壓縮塑性變形，使長材材料在冷卻后縮短而消除變形。應用中要控制加熱溫度和位置。通常在600-800℃的溫度下使用低碳鋼和普通低合金鋼。因為此方法需要再一次將構件加熱到高溫，因此對于像合金鋼這樣的材料應謹慎使用。

在使用火焰校正方法時應注意：

①仔細分析變形變形情況，制定矯形工作方案，確定受熱位置和矯正步驟。

②仔細了解被矯正結構的材料性質(zhì)。材料的焊接性好，火焰矯正后材料性能變化也小。對經(jīng)過熱處理的高強鋼，其加熱溫度不得超過其回火溫度。

③采用水冷加火焰矯正時，應在鋼水冷卻至失去紅態(tài)時再澆水。

④校正薄板變形如需錘擊試驗應用木錘。
